Guiapxe fedora
Instalar y configurar servidor pxe
descargamos bind(dhcp) vsftp y selinux
Datos de mi red cambiar según se tenga cada uno.
192.168.88.243 server
192.168.88.1 router
192.168.88.0 red
Para que los clientes se conecten via pxe hay que desabilitar selinux y firtewall.
systemctl stop/disable selinux
systemctl stop/disable firewall
Configurar dhcp
root@fedora26-virt ~]# cat /etc/dhcp/dhcpd.conf
ddns-update-style none;
default-lease-time 3600;
max-lease-time 86400;
allow booting;
allow bootp;
subnet 192.168.88.0 netmask 255.255.255.0 {
option broadcast-address 192.168.88.255; # broadcas
range 192.168.88.200 192.168.88.240;
option domain-name-servers 8.8.8.8;
option routers 192.168.88.1; # router
next-server 192.168.88.243; # server
filename "pxelinux.0";
}
En el recuadro superior tenemos una configuración que solo manda direcciones ip al arrancar.
El archivo pxelinux.0 luego lo extraeremos de /usr/share/syslinux/ es el arranque del menu syslinux.
configuración de ftp
[root@fedora26-virt ~]# cat /etc/xinetd.d/tftp
# default: off
# description: The tftp server serves files using the trivial file transfer
# protocol. The tftp protocol is often used to boot diskless
# workstations, download configuration files to network-aware printers,
# and to start the installation process for some operating systems.
service tftp
{
socket_type = dgram
protocol = udp
wait = yes
user = root
server = /usr/sbin/in.tftpd
server_args = -s /var/lib/tftpboot
disable = no
per_source = 11
cps = 100 2
flags = IPv4
}
En este archivo lo importante es la ruta en la que pondremos el tftpboot que es donde estara el menu de arranque consus archivos.
[root@fedora26-virt ~]# cat /etc/vsftpd/vsftpd.conf
anonymous_enable=YES
local_enable=YES
write_enable=YES
local_umask=022
dirmessage_enable=YES
xferlog_enable=YES
connect_from_port_20=YES
xferlog_std_format=YES
listen=YES
pam_service_name=vsftpd
userlist_enable=NO
tcp_wrappers=YES
seccomp_sandbox=NO
por defecto anonymous_enable= viene en no lo cambiamos a yes, para que puedan acceder al server ftp cualquier usuario.
Configurar menu de arranque
Ahora tenemos que añadir el menu de arranque a tftpboot.
sudo cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/
sudo cp /usr/share/syslinux/ldlinux.c32 /var/lib/tftpboot/
pxelinux.0 es el ejecutable de syslinux, ldlinux.c32 una libreria sulla que pide.
pxelinux.0 necesita una configuración para ser visto y por defecto la coge de pxelinux.cfg/default que crearemos ahora.
sudo mkdir /var/lib/tftpboot/pxelinux.cfg
sudo touch /var/lib/tftpboot/pxelinux.cfg/default
sudo cp /usr/share/syslinux/vesamenu.c32 /var/lib/tftpboot/pxelinux.cfg/
también añadimos vesamenu.32 es un tipo de visualizacion del menu.
Añadimos al archivo default las siguientes lineas:
[root@fedora26-virt ~]# cat /var/lib/tftpboot/pxelinux.cfg/default
# D-I config version 2.0
# ruta donde añadire mi menu
path mi-menu/
# menu de configuración
include mi-menu/menu.cfg
# tipo de visualizador
default vesamenu.c32
prompt 0
timeout 0
En mi caso he separado este anchivo en 3 distintos:
- default
- los estilos definidos que quiero que se vea stylosmenu.cfg
- menu de opciones menu.cfg
no es necesario pero si mas lejible en futuras ocasiones.
creo ruta a mi menu.cfg y copio algunos archivos que necesitare:
cd /var/lib/tftpboot
mkdir mi-menu
touch mi-menu/menu.cfg
touch mi-menu/stylosmenu.cfg
sudo cp /usr/share/syslinux/vesamenu.c32 /var/lib/tftpboot/mi-menu/
sudo cp /usr/share/syslinux/reboot.c32 /var/lib/tftpboot/mi-menu/
sudo cp /usr/share/syslinux/ldlinux.c32 /var/lib/tftpboot/mi-menu/
sudo cp /usr/share/syslinux/libcom32.c32 /var/lib/tftpboot/mi-menu/
sudo cp /usr/share/syslinux/libutil.c32 /var/lib/tftpboot/mi-menu/
sudo cp /home/mi-user/images/fondo.jpg /var/lib/tftpboot/mi-menu/
Importante la imagen de fondo a de ser de 640x480 y en formato .jpg o .png
Si no quieres imagen de fondo omitirla
Añadir los estilos al menu.
[root@fedora26-virt ~]# cat /var/lib/tftpboot/mi-menu/stylosmenu.cfg
menu background mi-menu/fondo.jpg
menu color title * #FFFFFFFF *
menu color border * #00000000 #00000000 none
menu color sel * #ffffffff #76a1d0ff *
menu color hotsel 1;7;37;40 #ffffffff #76a1d0ff *
menu color tabmsg * #ffffffff #00000000 *
menu color help 37;40 #ffdddd00 #00000000 none
# XXX When adjusting vshift, take care that rows is set to a small
# enough value so any possible menu will fit on the screen,
# rather than falling off the bottom.
menu vshift 8
menu rows 12
# The help line must be at least one line from the bottom.
menu helpmsgrow 14
# The command line must be at least one line from the help line.
menu cmdlinerow 16
menu timeoutrow 16
menu tabmsgrow 18
menu tabmsg Press ENTER to boot or TAB to edit a menu entry
Es la configuración que usa la live de debian por defecto.
Añado entradas al menu
[root@fedora26-virt ~]# cat /var/lib/tftpboot/mi-menu/menu.cfg
menu hshift 7
menu width 61
# include define fondo y posicionamieto de menu para reducir líneas
include mi-menu/stylosmenu.cfg
menu title Menu PXE rompe pelotas
label Arrancar de disco
LOCALBOOT 0
TEXT HELP
Para arrancar desde el disco duro pulsa Enter.
ENDTEXT
label Reiniciar
menu label ^Reiniciar
COM32 reboot.c32
de momento con esto ya deberia servir pasra arrancar y comprobar que funciona.
Iniciamos servicios dhcpd y vsftpd y comprobamos.
sudo systemctl start/enable dhcpd
sudo systemctl start/enable vsftpd
E iniciamos desde otra máquina mediante pxe y en la misma red.
Añadir distribuciones
Descargar abrir y guardar
Para añadir isos tendremos que descargarlas de sus repositorios y guardarlas en /var/ftp/pub
añadiremos 3 distribuciones, debian, centos y fedora.
# creo carpetas donde las guardare
sudo mkdir /var/ftp/pub/debian9-x86_64
sudo mkdir /var/ftp/pub/centos7-x86_64
sudo mkdir /var/ftp/pub/fedora27-x86_64
# descargo isos
wget https://cdimage.debian.org/debian-cd/current/amd64/iso-cd/debian-9.2.1-amd64-netinst.iso
wget http://ftp.cixug.es/CentOS/7/isos/x86_64/CentOS-7-x86_64-Minimal-1708.iso
wget https://download.fedoraproject.org/pub/fedora/linux/releases/27/Workstation/x86_64/iso/Fedora-Workstation-netinst-x86_64-27-1.6.iso
# monto iso en /tmp/iso y lo copio a su carpeta correspondiente
mkdir /tmp/iso
# debian
sudo mount -t iso9660 -o loop debian-9.2.1-amd64-netinst.iso /tmp/iso
sudo cp -arv /tmp/iso/* /var/ftp/pub/debian9-x86_64/
sudo umount /tmp/iso
# centos
sudo mount -t iso9660 -o loop CentOS-7-x86_64-Minimal-1708.iso /tmp/iso
sudo cp -arv /tmp/iso/* /var/ftp/pub/centos7-x86_64/
sudo umount /tmp/iso
# fedora
sudo mount -t iso9660 -o loop Fedora-Workstation-netinst-x86_64-27-1.6.iso /tmp/iso
sudo cp -arv /tmp/iso/* /var/ftp/pub/fedora27-x86_64/
sudo umount /tmp/iso
# borro isos descargadas para liberar espacio
rm Fedora-Workstation-netinst-x86_64-27-1.6.iso
rm CentOS-7-x86_64-Minimal-1708.iso
rm debian-9.2.1-amd64-netinst.iso
Ordenar tftpboot
Ya con la isos guardadas procedemos a estructurar nuestra carpeta tftpboot, por que tendremos que extraer de cada iso su archivo de iniciación y el kernel que usan.
- En el caso de fedora y centos initrd.img y vmlinuz.
- En debian initrd.gz y vmlinuz.
Creo una carpeta para cada distro y dentro su version, para futuras ampliaciones.
cd /var/lib/tftpboot
mkdir -p /centos/centos7
mkdir -p /debian/stretch
mkdir -p /fedora/fedora27
Y de cada uno le añadimos su archivo de kernerl e iniciación
cp /var/ftp/pub/centos7-x86_64/isolinux/vmlinuz centos/centos7/
cp /var/ftp/pub/centos7-x86_64/isolinux/initrd.img centos/centos7/
cp /var/ftp/pub/fedora27-x86_64/isolinux/vmlinuz fedora/fedora27/
cp /var/ftp/pub/fedora27-x86_64/isolinux/initrd.img fedora/fedora27/
cp /var/ftp/pub/debian9-x86_64/install.amd/vmlinuz debian/stretch/
cp /var/ftp/pub/debian9-x86_64/install.amd/initrd.gz debian/stretch/
nos quedara el siguente arbol en la carpeta tftpboot
[root@fedora26-virt tftpboot]# tree
.
├── centos
│ └── centos7
│ ├── initrd.img
│ └── vmlinuz
├── debian
│ └── stretch
│ ├── initrd.gz
│ └── vmlinuz
├── fedora
│ └── fedora27
│ ├── initrd.img
│ └── vmlinuz
├── ldlinux.c32
├── mi-menu
│ ├── fondo.jpg
│ ├── ldlinux.c32
│ ├── libcom32.c32
│ ├── libutil.c32
│ ├── menu.cfg
│ ├── reboot.c32
│ ├── stylosmenu.cfg
│ └── vesamenu.c32
├── pxelinux.0
└── pxelinux.cfg
├── default
└── vesamenu.c32
Editar menu.cfg
Ahora que ya tenemos todo ordenado y preparado. Editamos el menu.cfg y añadimos las siguientes líneas:
[root@fedora26-virt ~]# cat /var/lib/tftpboot/mi-menu/menu.cfg
menu hshift 7
menu width 61
# include define fondo y posicionamieto de menu para reducir líneas
include mi-menu/stylosmenu.cfg
menu title Menu PXE rompe pelotas
label Arrancar de disco
LOCALBOOT 0
TEXT HELP
Para arrancar desde el disco duro pulsa Enter.
ENDTEXT
label Reiniciar
menu label ^Reiniciar
COM32 reboot.c32
#submenu isos
menu begin Imagenes
menu label ^Imagenes
menu title Imagenes
# al ser un submenu hay que poner fondo otra vez y cuadrar texto
include mi-menu/stylosmenu.cfg
label mainmenu
menu label ^Back..
menu exit
label Fedora 27
menu label ^Fedora 27
kernel fedora/fedora27/vmlinuz
append initrd=fedora/fedora27/initrd.img repo=ftp://192.168.88.243/pub/fedora27-x86_64
label Debian strech
menu label ^Debian strech
kernel debian/stretch/vmlinuz
append initrd=debian/stretch/initrd.gz repo=ftp://192.168.88.243/pub/debian9-x86_64
label Centos 7
menu label ^Centos 7
kernel centos/centos7/vmlinuz
append initrd=centos/centos7/initrd.img repo=ftp://192.168.88.243/pub/centos7-x86_64
menu end
# fin submenu
Con las siguientes líneas le decimos que inicie con el kernel de linux, inicie la imagen y coja las dependencias de nuestro repositorio ftp.
Todo esto hay que tener en cuenta que hemos creado un server ftp con poca seguridad si ponems en el navegador ftp://192.168.88.243 en nmi caso saldra el contenido de la carpeta pub.
En entornos lan privados no pasa nada, pero es un dato a tener en cuenta.
¡Importante! A mas a mas Fedora tiene un bug que si arrancas con una máquina con 1G de ram falla la instalacioón , mínimo a de tener 2G para que funcione bien.

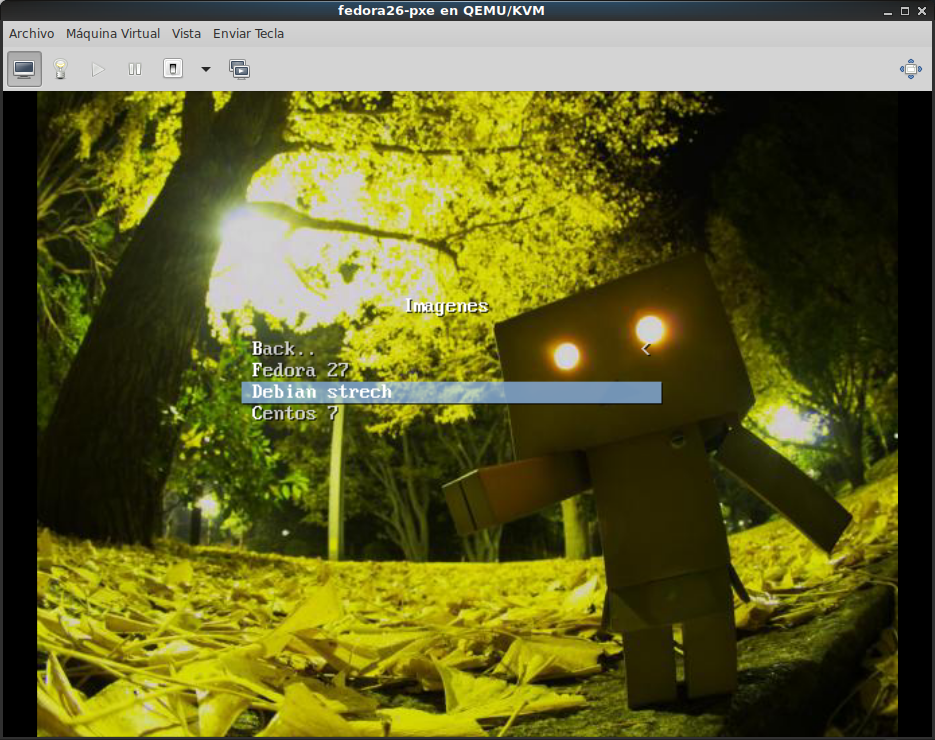

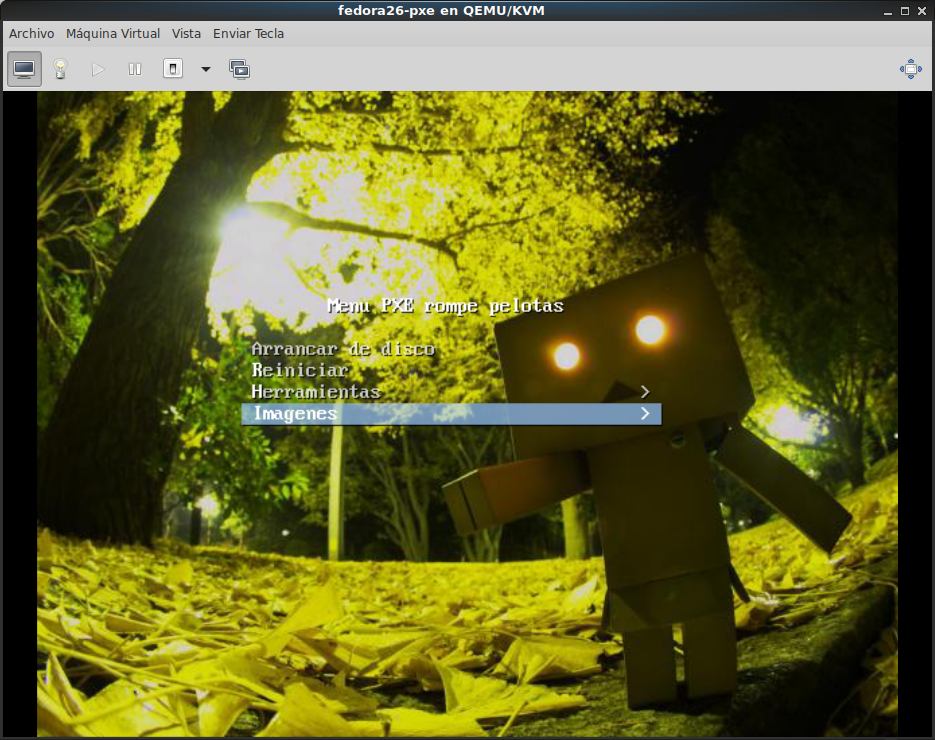

Ejemplo imagen
Dejo un par de imagenes para ver como queda.
